DSPシリーズ

進化した省エネ・高機能、見やすい大型LCD搭載

DSPシリーズ 写真
写真左より 空冷単段55kW 水冷単段55kWタイプ 空冷2段160kWタイプ

省エネ性を追求

高効率化

新開発の高効率エアーエンドを搭載し、従来機に対し吐出し空気量が2〜21%アップしました。

  従来機 新型機
22kW 単段機
(吐出圧力0.69MPa仕様)
21%UP
55kW 2段機
(吐出圧力0.69MPa仕様) 水冷機
8〜9%UP
55kW 2段機
(吐出圧力0.69MPa仕様) 空冷機
75kW 水冷2段機
(吐出圧力0.69MPa仕様)
11%UP

単位:m3/min

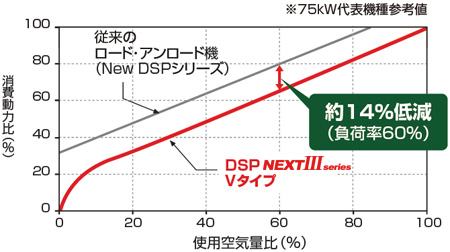

省エネ運転制御

空圧機器の負荷率に応じて自動的にアンロード開始圧力を下げ、余剰な空気圧力をカット。省エネルギー運転を実現します。

スケジュール運転機能

運転開始時刻と停止時刻を設定し、自動運転が行えます。運転と停止は、1日5回まで設定でき、昼休みや休息時間など、作業スケジュールに合わせた設定が可能です。

低騒音化

駆動部の防振支持構造の見直しを行い、固体伝播音を低減。あわせて吸・排気音の低減を図るなど、55kW水冷機の場合で4dB(A)、75kW水冷機の場合で5dB(A)の低減を実現しました。

メンテナンス性を強化

メンテナンス性をさらに向上

フィルタ交換やクーラの清掃など、メンテナンス作業の効率化を図りました。

部品交換サイクル、オーバーホール期間を延長

オーバーホール期間を6年に延長(従来は4年)し、同時にベルトなど(単段機)の部品のメンテナンス周期を延長しました。(当社従来機比)

高機能化を実現

大型LCD液晶表示装置モニタを搭載し、ユーザーインターフェースを向上

圧縮機の運転状態や各種設定が一目でわかる大型液晶ディスプレイを採用。さらに漢字表示をサポートし、いっそう見やすくなりました。また、省エネ運転機能、通信機能、スケジュール運転機能を搭載するなど機能を大幅に向上し、使い勝手を一段と向上しました。

モニタ表示

圧縮機の現在の運転状態を3画面(圧縮・運転時間表示、温度・電流表示、その他の情報)で一括表示。ボタン一つでモニタを切り替えることができます。

運転データ記憶機能

一日一回、設定時刻に圧縮機の運転データを記憶し、運転管理などに生かせます。

定期点検時期表示

メンテナンス時期になると、液晶ディスプレイに点検のお知らせを自動で表示。また、自動運転時には、再起動の予告や自動停止中のお知らせを表示します。

警報・故障の
2段階表示
警報温度や圧力の異常時は、異常停止する前に警報でお知らせします。
故障来歴詳細表示 6個の故障来歴と故障直前の運転データを記憶し、表示します。
負荷データ記録 1日の運転時の平均圧力や平均負荷率などを表示できます。
設定、確認画面 圧縮機の運転機能の設定やデータの確認を計器パネル上で操作できます。

オプション仕様

交互運転機能(オプション)

従来必要とした交互運転盤を使わずに、2台間の配線だけで交互・追従運転が行えます。

2台間の通信により運転切替、圧力・故障を判断し制御
  • 設定時間毎に主機−従機を切替え交互運転(交互機能)
  • 空気不足時は従機が起動しバックアップ
    (圧力追従機能)
  • 万一1台故障時も、もう1台がバックアップ
    (故障追従機能)

通信機能対応(オプション)

  • 交互運転機能(オプション)
    RS232Cポートを装備。圧縮機に専用の監視ソフトがインストールされたアダプタを接続し、イントラネットなどに接続すれば、ホームページで圧縮機のデータ監視が行えます。
  • データ監視内容
    運転データ(圧力・温度・電流・負荷率など)、個別警報・故障、メンテナンスのお知らせなど。

特長(ドライヤ内蔵)

ドライヤー内蔵型だから据え付けもラクラク

  • ワンユニット化することで、ユニット間(スクリュー圧縮機とエアードライヤーの接続)の内部配管化、内部配線化を実現し、据え付け工程を短縮しました。これによって、電気配線および運搬・据え付けが容易に行えます。

コンパクトサイズで省スペース

  • 従来までの、それぞれが分離しているものに比べ、一体型はサイズもコンパクトなため、省スペース化がはかれます。

熱交換器シェルをオールステンレス化

  • ドライヤー内のエアークーラの空気通路部や吐出配管系に不錆材を使用していますので、腐食を防ぎ、耐久性が向上しました。これにより装置点検作業も容易になります。

機種仕様

項目 単位 DSP-15A5II
DSP-15A6II
DSP-22A5II
DSP-22A6II
DSP-37A5II
DSP-37A6II
DSP-45A5II
DSP-45A6II
DSP-55A5II
DSP-55A6II
電源周波数 Hz 50/60
モータ出力 kW 15 22 37 45 55
吐出し空気量 m3/min 2.0(2.5) 3.4(4.0) 4.2(5.9) 5.0(6.8) 6.4(8.0)
吸込み圧力・温度 大気圧0〜40
吐出し圧力 MPa 0.69(0.39)
吐出し空気温度 大気温+15以下
吐出し管径 B Rc1 Rc1・1/2
電源電圧 V (50/60Hz) 200/200、220
始動方式 直入 スターデルタ結線起動(3コンタクタ)
駆動方式 ベルト掛け+ギヤ増速
換気扇出力 kW 0.75 0.9
クーラントポンプ
モータ出力
kW (50/60Hz) 0.2/0.3
初期潤滑油充填量 L 12(非充填) 18(非充填)
概略質量 kg 750 800 1,020 1,240 1,240
外形寸法
(幅×奥行き×高さ)
mm 1,400×970×1,400 1,780×980×1,500
騒音値(正面1.5m) dB(A) 62(63) 63(64) 66(68) 67(69) 68(70)

項目 単位 DSP-15W5I
DSP-15W6I
DSP-22W5I
DSP-22W6I
DSP-37W5III
DSP-37W6III
DSP-45W5III
DSP-45W6III
DSP-55W5III
DSP-55W6III
電源周波数 Hz 50/60
モータ出力 kW 15 22 37 45 55
吐出し空気量 m3/min 2.0(2.5) 3.4(4.0) 4.2(5.9) 5.0(6.8) 6.4(8.0)
吸込み圧力・温度 大気圧0〜40
吐出し圧力 MPa 0.69(0.39)
吐出し空気温度 冷却水温+13以下
吐出し管径 B Rc1 Rc1・1/2
冷却水量 L/min 50 50 60 80 80
冷却水温 32以下
冷却水管径 B Rc3/4 Rc1
電源電圧 V (50/60Hz) 200/200、220
モータ始動方式 直入 スターデルタ結線起動(3コンタクタ)
駆動方式 ベルト掛け+ギヤ増速
換気扇出力 kW 0.1
初期潤滑油充填量 L 10(非充填) 14(非充填)
概略質量 kg 690 760 970 1,190 1,190
外形寸法
(幅×奥行き×高さ)
mm 1,400×970×1,400 1,520×980×1,500
騒音値(正面1.5m) dB(A) 62(63) 63(64) 64(66) 64(66) 64(66)

項目 単位 DSP-45WT5II
DSP-45WT6II
DSP-55WT5II
DSP-55WT6II
DSP-75W5II
DSP-75W6II
DSP-90W5II
DSP-90W6II
DSP-100W5II
DSP-100W6II
DSP-120W5II
DSP-120W6II
電源周波数 Hz 50/60
モータ出力 kW 45 55 75 90 100 120
吐出し空気量 m3/min 6.8(5.6) 8.7(6.8) 12.8(10.0) 15.4(12.7) 16.8(14.5) 16.6
吸込み圧力・温度 大気圧0〜40
吐出し圧力 MPa 0.69(0.88)
吐出し空気温度 冷却水温+13以下
吐出し管径 B Rc1・1/2 2 (フランジ)
冷却水量 L/min 70 80 120 160 160 180
冷却水温 32以下
冷却水管径 B Rc1・1/4 Rc1・1/2
電源電圧 低電圧 V
(50/60Hz)
200/200、220 200/200、220
400/400、440
200/220、400/440 400/440
高電圧 3000/3300
モータ始動方式 低電圧 スターデルタ結線起動(3コンタクタ)
高電圧 リアクトル起動
駆動方式 Vベルト掛け+ギヤ増速 カップリング直結+ギヤ増速
換気扇出力 kW 0.2 0.2(0.4)
オイルポンプ出力 kW 0.4 0.75
初期潤滑油充填量 L 18(非充填) 20(非充填) 25(非充填)
概略質量 低電圧 kg 1,450 1,500 2,030 2,450 2,450 2,550
高電圧 2,100 2,450 2,450 2,550
外形寸法
(幅×奥行き×高さ)
低電圧 mm 1,780×1,150×1,530 2,100×1,100×1,530 2,800×1,100×1,530
高電圧 2,650×1,100×1,530 2,800×1,100×1,530
騒音値(正面1.5m) dB(A) 64(64) 64(64) 65(67) 66(68) 67(69) 70

項目 単位 DSP-15AR5II
DSP-15AR6II
DSP-22AR5II
DSP-22AR6II
DSP-37AR5II
DSP-37AR6II
DSP-45AR5II
DSP-45AR6II
DSP-55AR5II
DSP-55AR6II
電源周波数 Hz 50/60 50/60
モータ出力 kW 15 22 37 45 55
吐出し空気量 m3/min 2.0 3.4 4.2 5.0 6.4
吸込み圧力・温度 大気圧・5〜40
吐出し圧力 MPa 0.69
吐出し空気温度 大気温+15以下
吐出し管径 B Rc1 Rc1・1/2
電源電圧 V (50/60Hz) 200/200、220
始動方式 直入 スターデルタ結線起動(3コンタクタ)
駆動方式 Vベルト掛け+ギヤ増速
換気扇出力 kW 0.75 0.9
クーラントポンプ
モータ出力
kW(50/60Hz) 0.2 0.2/0.3
初期潤滑油充填量 L 12(非充填) 18(非充填)




出口空気の露点 10以下(周囲温度30℃)
冷凍機公称出力 kW 0.5 1.1
使用冷媒 R407C
冷媒封入量 g 300 360 800
凝縮器用ファン
モータ出力
W 25 25×2
概略質量 kg 780 830 1,170 1,390 1,390
外形寸法
(幅×奥行き×高さ)
mm 1,400×970×1,400 2,180×980×1,500
騒音値(正面1.5m) dB(A) 62 63 66 67 68

項目 単位 DSP-22ATR5I
DSP-22ATR6I
DSP-30ATR5I
DSP-30ATR6I
DSP-37ATR5I
DSP-37ATR6I
DSP-45ATR5II
DSP-45ATR6II
DSP-55ATR5II
DSP-55ATR6II
DSP-75AR5
DSP-75AR6
電源周波数 Hz 50/60
モータ出力 kW 22 30 37 45 55 75
吐出し空気量 m3/min 3.6(3.1) 4.6(3.9) 5.3(4.6) 6.7(5.5) 8.5(6.7) 12.7(10.1)
吸込み圧力・温度 大気圧・5〜40
吐出し圧力 MPa 0.69(0.88)
吐出し空気温度 大気温+15以下
吐出し管径 B Rc1・1/2 2(フランジ)
電源電圧 V (50/60Hz) 200/200、220 200/200、220
400/400、440
始動方式 スターデルタ結線起動(3コンタクタ)
駆動方式 Vベルト掛け+ギヤ増速 カップリング直結+ギヤ増速
換気扇出力 kW 0.75 1.5 0.9×2
クーラントポンプ
モータ出力
kW(50/60Hz) 0.2/0.3
初期潤滑油充填量 L 12(非充填) 18(非充填) 35(非充填)




出口空気の露点 10以下(周囲温度30℃)
冷凍機公称出力 kW 1.1 2.2 3.0
使用冷媒 R407C
冷媒封入量 g 600 650 1,560
凝縮器用ファン
モータ出力
W 25×2 20×4 200
概略質量 kg 1,200 1,300 1,300 1,800 1,850 2,480
外形寸法
(幅×奥行き×高さ)
mm 2,180×980×1,500 2,550×1,150×1,530 2,850×1,320×1,580
騒音値(正面1.5m) dB(A) 64(64) 66(66) 67(67) 68(70) 69(71) 74(75)

項目 単位 DSP-45WTR5II
DSP-45WTR6II
DSP-55WTR5II
DSP-55WTR6II
DSP-75WR5L II
DSP-75WR6L II
DSP-75WR5M II
DSP-75WR6M II
電源周波数 Hz 50/60
モータ出力 kW 45 55 75
吐出し空気量 m3/min 6.8(5.6) 8.7(6.8) 12.8(10.0)
吸込み圧力・温度 大気圧・5〜40
吐出し圧力 MPa 0.69(0.88)
吐出し空気温度 大気温+13以下
吐出し管径 B Rc1・1/2 2(フランジ)
電源電圧 V (50/60Hz) 200/200、220 400/400、440
始動方式 スターデルタ結線起動(3コンタクタ)
駆動方式 Vベルト掛け+ギヤ増速 カップリング直結+ギヤ増速
換気扇出力 kW 0.2 0.2(0.4)
オイルポンプ出力 kW(50/60Hz) 0.4 0.75
初期潤滑油充填量 L 18(非充填) 20(非充填)




出口空気の露点 10以下(周囲温度30℃)
冷凍機公称出力 kW 2.2 3.0
使用冷媒 R407C
冷媒封入量 g 650 1,500
凝縮器用ファン
モータ出力
W 20×4 120×2
概略質量 kg 1,650 1,700 2,170
外形寸法
(幅×奥行き×高さ)
mm 2,230×1,150×1,530 2,650×1,100×1,530
騒音値(正面1.5m) dB(A) 64(64) 65(67)
