HISCREW NEXTseries 55/75kW：Mtype、Stype
防音構造の最適化、空冷機においては高効率冷却ファンのインバータ制御を搭載
静音化やイージーメンテナンスも実現した最先端省エネコンプレッサーです
Mtype外観
省電力特性
一般的な吸込み絞り制御などと比較し、約27%もの省電力が可能です。
55kWの年間電力費の例 使用空気量比40%での比較
計算条件：電力料金 15円/kWh、6,000時間/年運転
運転圧力：0.7MPa(ユニット出口圧力)
新型エアエンド

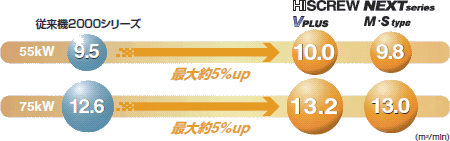

新開発のロータプロファイル(歯形)を搭載した新型エアエンドを搭載。従来機2000シリーズに対して、定格圧力運転時の吐出し空気量を最大約5%アップしました。
低騒音設計
新規ロータープロファイルの開発、防振構造の最適化、ファン排気音の改良により、運転時の音質を向上しました。
冷却ファン(空冷全機インバータ制御)
高効率冷却ファン ＋ インバータ制御
高効率低騒音ターボファンを新規開発。冷却ファンのインバータ制御を空冷全機種に標準装備し省電力化と静音化を実現しています。

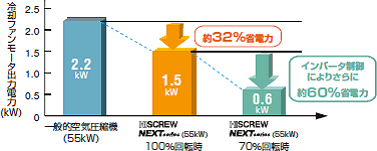

55kW機の比較例
ベルトレス構造
水冷却の熱交換器にステンレス製プレート式熱交換器を採用。
冷却効率と耐食性の向上を図りました。
小型・軽量化により洗浄、交換作業が容易です。
水冷機 代表例
周囲温度45℃に標準対応(空冷機のみ)

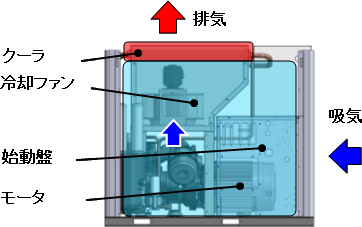

空冷性能に優れた新型ユニット構造と、クーラ冷却風によるユニット内部の強制換気により周囲温度45℃での連続運転とロングメンテナンスサイクルを両立しました。
低圧損設計
大型の吸込みフィルタ、オイルセパレータ、クーラの採用に加え、低圧力損失ドライヤーを新規に開発。
機内圧力損失によるエネルギーロスを最少とし、省エネ性能を最大限に発揮します。
大型フィルタ採用で余裕度アップ
吸込みフィルタは従来機より1サイズ大きいフィルタを採用し
圧力損失によるエネルギーロスを低減。
吸込みフィルタの有効濾過面積比率(従来機比)
エアードライヤー
低圧損ステンレス熱交換器
低圧損ステンレス熱交換器を新開発。
圧力損失によるロスを低減するとともに、耐久性も向上させました。
(従来のシェル＆チューブタイプと比較し圧力損失を約1/3に低減)
信頼性の向上
従来機と比べ、高周囲温度での運転能力を向上しました。
省エネドレン排出機能
使用空気量に応じて、電磁弁によるドレン排出間隔を自動調整。無駄なエアー排出を最少にしています。(Vplusのみ)
オイルセパレータ
油の消費量を低減
吐出し空気中に含まれる油分を従来機比60%低減し、0.002cc/m3レベル。鉱物油を使用する一般的な空気圧縮機に対し、大幅に必要油量を削減しています。
ステンレス製ハウジング
ステンレス製オイルセパレータハウジングを新規に開発。耐久性を向上させました。
ロング・シンプルメンテナンス
着脱可能な前面扉を外した内部に、フィルタ、調整弁などの機器を配置、点検・整備が簡単です。
オーバーホール期間8年
耐荷重能力の高い高負荷型軸受と、精度の高い潤滑油濾過システムの組み合わせで、圧縮機本体のオーバーホールは8年毎です。
濾過面積アップ(オイルセパレータ)
メンテナンス性に優れたスピンオン型オイルセパレータを採用。オイルセパレータエレメントの濾過面積も従来機に対し増大し、さらに安定した油分離性能を発揮します。
油交換は2年毎でOK
最高水準の耐久性を持つ圧縮機専用油「NEW HISCREW OIL2000」を充填、油交換周期は2年毎です。
油消費量の低減により油の補給期間も延長しました。
大型吸込みフィルタ
大型のカートリッジ式吸込みフィルタを採用。旋回力とフィルタによる2段階分離方式の組み合わせにより、高い捕集率とフィルタ清掃間隔の延長を両立しました
シンプル操作
シンプルで見やすい計器パネルを新規に開発。ECOMODE、PQワイドモード、遠方操作の切替も計器パネル上から可能です。
さらに万一の故障時にもその内容をモニタに表示、すばやいトラブルシューティングが可能です。
制御圧力の設定変更がワンタッチ
計器パネルから省電力のための制御圧力変更が容易です。 (一般的な可変速機では、扉を開け、圧力調整弁の調整,
圧力スイッチの微調整など 複雑な作業が必要)
瞬停再起動回路標準装備
瞬時停電に対しては、自動的に再起動が可能です。 (Vplus、Mtypeに標準装備)
日立独自のカスケードベクトル制御とPID制御により、高い応答性と安定性を両立
Vplusでは、可変速制御も圧縮機のシステム制御も、すべて自社開発技術です。
吐出し圧力を±0.01MPaに制御するシステムで、高い応答性を達成するとともに、抜群の負荷追従性と安定性を発揮します。
日立独自のカスケードベクトル制御とPID制御により、高い応答性と安定性を両立
Vplusでは、可変速制御も圧縮機のシステム制御も、すべて自社開発技術です。
吐出し圧力を±0.01MPaに制御するシステムで、高い応答性を達成するとともに、抜群の負荷追従性と安定性を発揮します。
システムアップ
Vplusを中心とした日立独自のシステムアップにより、省エネニーズにフレキシブルに対応。
トータルメリットで差をつけます。
機種仕様
| 項目・単位 | Mtype | OSP-55M5ARN OSP-55M6ARN |
OSP-75M5ARN OSP-75M6ARN |
|
| Stype | OSP-55S5ARN OSP-55S6ARN |
OSP-75S5ARN OSP-75S6ARN |
||
| 電源電圧/周波数 | V/Hz | 三相200/50、200・220/60 | ||
| モータ公称出力 | kW | 55 | 75 | |
| 定格仕様 | 吐出し圧力 | MPa | 0.7<0.85> | |
| 吐出し空気量 | m3/min | 9.8<8.8> | 13.0<11.7> | |
| 吸込み圧力・温度 | ― | 大気圧・5〜45℃ | ||
| 吐出し温度 | ℃ | 吸込み温度+15以下 | ||
| 駆動方式 | ― | ギア駆動 | ||
| 容量制御方式 | Mtype | I 式、I + P式 (U式はオプション) | ||
| Stype | I 式 (U式はオプション) | |||
| 始動方式 | ― | スター・デルタ | ||
| 潤滑油 | ― | NEW HISCREW OIL 2000 | ||
| 潤滑油量 | L | 29(非充填) | 40(非充填) | |
| 冷却ファン出力 | ― | 1.5kW(インバータ制御) | 2.2kW(インバータ制御) | |
| ドライヤー | 出口空気の露点 | ℃ | 10[圧力下] | |
| 冷凍機公称出力 | kW | 2.2 | 3.0 | |
| 使用冷媒 | ― | R407C | ||
| 吐出し管径 | B | Rc2 | ||
| 外形寸法(幅×奥行き×高さ) | mm | 2,000×1,200×1,800 | ||
| 質量 | kg | 1,510 | 1,830 | |
| 騒音値(正面1.5m) | dB(A) | 65 | 67 | |
| 推奨空気槽容量 | m3 | 1.24以上 | ||
| 項目・単位 | Mtype | OSP-55M5AN OSP-55M6AN |
OSP-75M5AN OSP-75M6AN |
|
| Stype | OSP-55S5AN OSP-55S6AN |
OSP-75S5AN OSP-75S6AN |
||
| 電源電圧/周波数 | V/Hz | 三相200/50、200・220/60 | ||
| モータ公称出力 | kW | 55 | 75 | |
| 定格仕様 | 吐出し圧力 | MPa | 0.7<0.85> | |
| 吐出し空気量 | m3/min | 9.8<8.8> | 13.0<11.7> | |
| 吸込み圧力・温度 | ― | 大気圧・0〜45℃ | ||
| 吐出し温度 | ℃ | 吸込み温度+15以下 | ||
| 駆動方式 | ― | ギア駆動 | ||
| 容量制御方式 | Mtype | I 式、I + P式 (U式はオプション) | ||
| Stype | I 式 (U式はオプション) | |||
| 始動方式 | ― | スター・デルタ | ||
| 潤滑油 | ― | NEW HISCREW OIL 2000 | ||
| 潤滑油量 | L | 29(非充填) | 40(非充填) | |
| 冷却ファン出力 | ― | 1.5kW(インバータ制御) | 2.2kW(インバータ制御) | |
| 吐出し管径 | B | Rc2 | ||
| 外形寸法(幅×奥行き×高さ) | mm | 2,000×1,200×1,800 | ||
| 質量 | kg | 1,390 | 1,680 | |
| 騒音値(正面1.5m) | dB(A) | 65 | 67 | |
| 推奨空気槽容量 | m3 | 1.24以上 | ||
| 項目・単位 | Mtype | OSP-55M5WRN OSP-55M6WRN |
OSP-75M5WRN OSP-75M6WRN |
|
| Stype | OSP-55S5WRN OSP-55S6WRN |
OSP-75S5WRN OSP-75S6WRN |
||
| 電源電圧/周波数 | V/Hz | 三相200/50、200・220/60 | ||
| モータ公称出力 | kW | 55 | 75 | |
| 定格仕様 | 吐出し圧力 | MPa | 0.7<0.85> | |
| 吐出し空気量 | m3/min | 9.8<8.8> | 13.0<11.7> | |
| 吸込み圧力・温度 | ― | 大気圧・5〜40℃ | ||
| 吐出し温度 | ℃ | 冷却水入口温度 +13以下 | ||
| 駆動方式 | ― | ギア駆動 | ||
| 容量制御方式 | Mtype | I 式、I + P式 (U式はオプション) | ||
| Stype | I 式 (U式はオプション) | |||
| 始動方式 | ― | スター・デルタ | ||
| 潤滑油 | ― | NEW HISCREW OIL 2000 | ||
| 潤滑油量 | L | 17(非充填) | 22(非充填) | |
| 冷却ファン出力 | ― | 50W×2 | ||
| ドライヤー | 出口空気の露点 | ℃ | 10[圧力下] | |
| 冷凍機公称出力 | kW | 2.2 | 3.0 | |
| 使用冷媒 | ― | R407C | ||
| 吐出し管径 | B | Rc2 | ||
| 外形寸法(幅×奥行き×高さ) | mm | 2,000×1,200×1,800 | ||
| 質量 | kg | 1,360 | 1,680 | |
| 騒音値(正面1.5m) | dB(A) | 64 | 66 | |
| 推奨空気槽容量 | m3 | 1.24以上 | ||
| 冷却水 | 温度 | ℃ | 32以下 | |
| 水量 | L/min | 100 | 125 | |
| 出入口管径 | B | Rc2 | ||
| 項目・単位 | Mtype | OSP-55M5WN OSP-55M6WN |
OSP-75M5WN OSP-75M6WN |
|
| Stype | OSP-55S5WN OSP-55S6WN |
OSP-75S5WN OSP-75S6WN |
||
| 電源電圧/周波数 | V/Hz | 三相200/50、200・220/60 | ||
| モータ公称出力 | kW | 55 | 75 | |
| 定格仕様 | 吐出し圧力 | MPa | 0.7<0.85> | |
| 吐出し空気量 | m3/min | 9.8<8.8> | 13.0<11.7> | |
| 吸込み圧力・温度 | ― | 大気圧・0〜40℃ | ||
| 吐出し温度 | ℃ | 冷却水入口温度 +13以下 | ||
| 駆動方式 | ― | ギア駆動 | ||
| 容量制御方式 | Mtype | I 式、I + P式 (U式はオプション) | ||
| Stype | I 式 (U式はオプション) | |||
| 始動方式 | ― | スター・デルタ | ||
| 潤滑油 | ― | NEW HISCREW OIL 2000 | ||
| 潤滑油量 | L | 17(非充填) | 22(非充填) | |
| 冷却ファン出力 | ― | 50W×2 | ||
| 吐出し管径 | B | Rc2 | ||
| 外形寸法(幅×奥行き×高さ) | mm | 2,000×1,200×1,800 | ||
| 質量 | kg | 1,240 | 1,530 | |
| 騒音値(正面1.5m) | dB(A) | 64 | 66 | |
| 推奨空気槽容量 | m3 | 1.24以上 | ||
| 冷却水 | 温度 | ℃ | 32以下 | |
| 水量 | L/min | 100 | 125 | |
| 出入口管径 | B | Rc2 | ||
