22〜37kW Class HISCREW NEXTseries:Mtype、Stype
新開発のベルトオートテンショナーに技術を凝縮
ここに両立した「省エネ」と「使いやすさ」
37kWタイプ
内部構造
省電力特性
Mtype、Stypeに標準搭載のI式制御(ロード、アンロード容量制御)により業界トップクラスの省エネ性能を発揮。ECOMODEとの組み合わせで、さらに省電力効果を発揮します。
22kWの年間電力費の例
使用空気量比40%での比較
37kWの年間電力費の例
使用空気量比40%での比較
計算条件:電力料金 15円/kWh、6,000時間/年運転(ECOMODE使用)
運転圧力:0.7MPa
ベルトオートテンショナー
新開発ベルトオートテンショナーを標準搭載。
ベルト張力を運転状態に応じて自動調整し、ベルトスリップを防止します。
耐久性に優れたV-リブドベルトとの組み合わせで、さらに信頼性の向上を図りました。
NEW ECOPROFILE
日立独自のロータープロファイル(歯形)がさらに進化。
運転圧力,

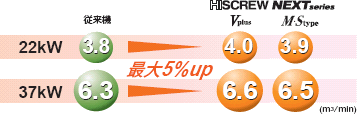

回転数に関わらず、どのような運転でも高性能を発揮、従来機に対し空気量を最大5%アップしました。
低騒音設計
新規ロータープロファイルの開発、防振構造の最適化、ファン排気音の改良により、運転時の音質を向上しました。
冷却ファン(空冷式)
高効率省電力ターボファン
高効率省電力ターボファンを新規に開発。

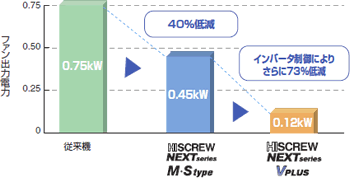

従来機に対して最大40%の省電力化を図りました。
インバータ制御
さらにVplusではターボファンをインバータ制御。さらなる省電力化と静音化を実現しています。(Vplusのみ)
22kW機の比較例 使用空気量比40%
水冷仕様
水冷却の熱交換器にステンレス製プレート式熱交換器を採用。
冷却効率と耐食性の向上を図りました。
低圧損設計
大型の吸込みフィルタ、オイルセパレータ、クーラの採用に加え、低圧力損失ドライヤーを新規に開発。
機内圧力損失によるエネルギーロスを最少とし、省エネ性能を最大限に発揮します。
大型フィルタ採用で余裕度アップ
吸込みフィルタは従来機より1サイズ大きいフィルタを採用し
圧力損失によるエネルギーロスを低減。

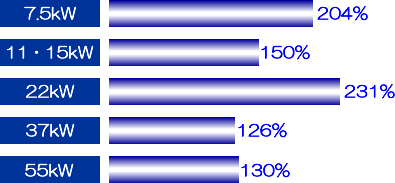

吸込みフィルタの有効濾過面積比率(従来機比)
エアードライヤー
低圧損ステンレス熱交換器
低圧損ステンレス熱交換器を新開発。
圧力損失によるロスを低減するとともに、耐久性も向上させました。
(従来のシェル&チューブタイプと比較し圧力損失を約1/3に低減)
信頼性の向上
従来機と比べ、高周囲温度での運転能力を向上しました。
省エネドレン排出機能
使用空気量に応じて、電磁弁によるドレン排出間隔を自動調整。無駄なエアー排出を最少にしています。(Vplusのみ)
オイルセパレータ
油の消費量を低減
吐出し空気中に含まれる油分を従来機比60%低減し、0.002cc/m3レベル。鉱物油を使用する一般的な空気圧縮機に対し、大幅に必要油量を削減しています。
ステンレス製ハウジング
ステンレス製オイルセパレータハウジングを新規に開発。耐久性を向上させました。
ロング・シンプルメンテナンス
着脱可能な前面扉を外した内部に、フィルタ、調整弁などの機器を配置、点検・整備が簡単です。
オーバーホール期間8年
耐荷重能力の高い高負荷型軸受と、精度の高い潤滑油濾過システムの組み合わせで、圧縮機本体のオーバーホールは8年毎です。
濾過面積アップ(オイルセパレータ)
メンテナンス性に優れたスピンオン型オイルセパレータを採用。オイルセパレータエレメントの濾過面積も従来機に対し増大し、さらに安定した油分離性能を発揮します。
油交換は2年毎でOK
最高水準の耐久性を持つ圧縮機専用油「NEW HISCREW OIL2000」を充填、油交換周期は2年毎です。
油消費量の低減により油の補給期間も延長しました。
大型吸込みフィルタ
大型のカートリッジ式吸込みフィルタを採用。旋回力とフィルタによる2段階分離方式の組み合わせにより、高い捕集率とフィルタ清掃間隔の延長を両立しました
シンプル操作
シンプルで見やすい計器パネルを新規に開発。ECOMODE、PQワイドモード、遠方操作の切替も計器パネル上から可能です。
さらに万一の故障時にもその内容をモニタに表示、すばやいトラブルシューティングが可能です。
制御圧力の設定変更がワンタッチ
計器パネルから省電力のための制御圧力変更が容易です。 (一般的な可変速機では、扉を開け、圧力調整弁の調整,
圧力スイッチの微調整など 複雑な作業が必要)
瞬停再起動回路標準装備
瞬時停電に対しては、自動的に再起動が可能です。 (Vplus、Mtypeに標準装備)
日立独自のカスケードベクトル制御とPID制御により、高い応答性と安定性を両立
Vplusでは、可変速制御も圧縮機のシステム制御も、すべて自社開発技術です。
吐出し圧力を±0.01MPaに制御するシステムで、高い応答性を達成するとともに、抜群の負荷追従性と安定性を発揮します。
日立独自のカスケードベクトル制御とPID制御により、高い応答性と安定性を両立
Vplusでは、可変速制御も圧縮機のシステム制御も、すべて自社開発技術です。
吐出し圧力を±0.01MPaに制御するシステムで、高い応答性を達成するとともに、抜群の負荷追従性と安定性を発揮します。
システムアップ
Vplusを中心とした日立独自のシステムアップにより、省エネニーズにフレキシブルに対応。
トータルメリットで差をつけます。
機種仕様
項目 | 単位 | OSP-22M5ARN OSP-22M6ARN |
OSP-22S5ARN OSP-22S6ARN |
OSP-37M5ARN OSP-37M6ARN |
OSP-37S5ARN OSP-37S6ARN |
|
電源電圧/周波数 | V/Hz | 三相200/50、200・220/60 | ||||
モータ出力 | kW | 22 | 37 | |||
定格仕様 | 吐出し圧力 | MPa | 0.7<0.85>[1.0] | |||
吐出し空気量 | m3/min | 3.9<3.4>[3.1] | 6.5<5.8>[5.2] | |||
吸込み圧力・温度 | ― | 大気圧・5〜40℃ | ||||
吐出し温度 | ℃ | 吸込み温度+10以下 | ||||
駆動方式 | ― | ベルト増速 | ||||
容量制御方式 | ― | I 式、 I + P式 | I 式 | I 式、 I + P式 | I 式 | |
始動方式 | ― | スター・デルタ | ||||
潤滑油 | ― | NEW HISCREW OIL 2000 | ||||
初期潤滑油量 | L | 10 | 15 | |||
ドライヤー | 出口空気の露点 | ℃ | 10[圧力下] | |||
冷凍機公称出力 | kW | 1.1 | ||||
冷媒/制御方式 | ― | R407C/キャピラリーチューブ | ||||
吐出し管径 | B | Rc1・1/2 | ||||
外形寸法(幅×奥行き×高さ) | mm | 1,000×1,000×1,500 | 1,200×1,100×1,650 | |||
質量 | kg | 650 | 900 | |||
騒音値(正面1.5m) | dB(A) | 57 | 60 | |||
必要最少空気槽容量 (別売り) | m3 | 0.43 | 0.7 |
項目 | 単位 | OSP-22M5AN OSP-22M6AN |
OSP-22S5AN OSP-22S6AN |
OSP-37M5AN OSP-37M6AN |
OSP-37S5AN OSP-37S6AN |
|
電源電圧/周波数 | V/Hz | 三相200/50、200・220/60 | ||||
モータ出力 | kW | 22 | 37 | |||
定格仕様 | 吐出し圧力 | MPa | 0.7<0.85>[1.0] | |||
吐出し空気量 | m3/min | 3.9<3.4>[3.1] | 6.5<5.8>[5.2] | |||
吸込み圧力・温度 | ― | 大気圧・0〜40℃ | ||||
吐出し温度 | ℃ | 吸込み温度+15以下 | ||||
駆動方式 | ― | ベルト増速 | ||||
容量制御方式 | ― | I 式、 I + P式 | I 式 | I 式、 I + P式 | I 式 | |
始動方式 | ― | スター・デルタ | ||||
潤滑油 | ― | NEW HISCREW OIL 2000 | ||||
初期潤滑油量 | L | 10 | 15 | |||
吐出し管径 | B | Rc1・1/2 | ||||
外形寸法(幅×奥行き×高さ) | mm | 1,000×1,000×1,500 | 1,200×1,100×1,650 | |||
質量 | kg | 590 | 830 | |||
騒音値(正面1.5m) | dB(A) | 57 | 60 | |||
必要最少空気槽容量 (別売り) | m3 | 0.43 | 0.7 |
項目 | 単位 | OSP-22M5WRN OSP-22M6WRN |
OSP-37M5WRN OSP-37M6WRN |
|
電源電圧/周波数 | V/Hz | 三相200/50、200・220/60 | ||
モータ出力 | kW | 22 | 37 | |
定格仕様 | 吐出し圧力 | MPa | 0.7<0.85> | |
吐出し空気量 | m3/min | 3.9<3.4> | 6.5<5.8> | |
吸込み圧力・温度 | ― | 大気圧・5〜40℃ | ||
吐出し温度 | ℃ | 冷却水温 +13℃以下 | ||
駆動方式 | ― | ベルト増速 | ||
容量制御方式 | ― | I 式、 I + P式 | ||
始動方式 | ― | スター・デルタ | ||
潤滑油 | ― | NEW HISCREW OIL 2000 | ||
初期潤滑油量 | L | 6.5 | 9.5 | |
ドライヤー | 出口空気の露点 | ℃ | 10[圧力下] | |
冷凍機公称出力 | kW | 1.1 | ||
冷媒/制御方式 | ― | R407C/キャピラリーチューブ | ||
冷却水 | 温度 | ℃ | 32以下 | |
水量 | L/min | 45 | 65 | |
冷却水管径 | B | Rc1・1/4 | ||
吐出し管径 | B | Rc1・1/2 | ||
外形寸法(幅×奥行き×高さ) | mm | 1,000×1,000×1,500 | 1,200×1,100×1,650 | |
質量 | kg | 610 | 840 | |
騒音値(正面1.5m) | dB(A) | 57 | 60 | |
必要最少空気槽容量 (別売り) | m3 | 0.43 | 0.7 |
項目 | 単位 | OSP-22M5WN OSP-22M6WN |
OSP-37M5WN OSP-37M6WN |
|
電源電圧/周波数 | V/Hz | 三相200/50、200・220/60 | ||
モータ出力 | kW | 22 | 37 | |
定格仕様 | 吐出し圧力 | MPa | 0.7<0.85> | |
吐出し空気量 | m3/min | 3.9<3.4> | 6.5<5.8> | |
吸込み圧力・温度 | ― | 大気圧・0〜40℃ | ||
吐出し温度 | ℃ | 冷却水温 +13℃以下 | ||
駆動方式 | ― | ベルト増速 | ||
容量制御方式 | ― | I 式、 I + P式 | ||
始動方式 | ― | スター・デルタ | ||
潤滑油 | ― | NEW HISCREW OIL 2000 | ||
初期潤滑油量 | L | 6.5 | 9.5 | |
冷却水 | 温度 | ℃ | 32以下 | |
水量 | L/min | 45 | 65 | |
冷却水管径 | B | Rc1・1/4 | ||
吐出し管径 | B | Rc1・1/2 | ||
外形寸法(幅×奥行き×高さ) | mm | 1,000×1,000×1,500 | 1,200×1,100×1,650 | |
質量 | kg | 610 | 840 | |
騒音値(正面1.5m) | dB(A) | 57 | 60 | |
必要最少空気槽容量 (別売り) | m3 | 0.43 | 0.7 |
